Terrasse sur pilotis 2 poteaux 4m x 4,2m - 16,8m²

PIL001

1 176,50 € TTC

En stock

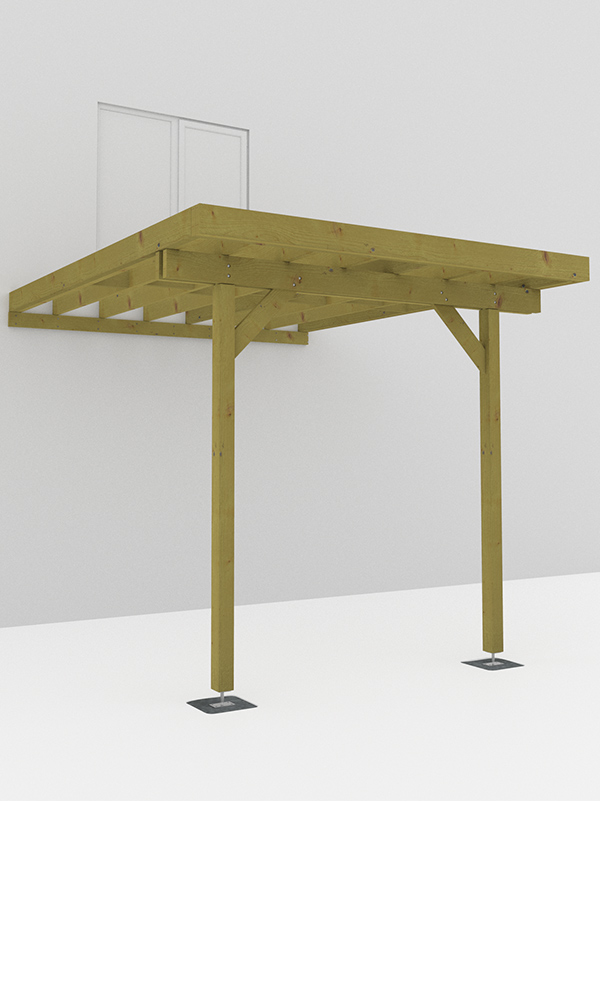

Une terrasse surélevée autoportante

Dimensions du Kit recoupable Structure Terrasse suspendue 2 poteaux de 16,8m2

Les dimensions de la structure sont hors tout. Le porte à faux sur les poteaux ne peux pas dépasser 85cm pour un entraxe de lambourde 50cm maximum.

terrasse sur pilotis dimensions
A = 4,2 m
B = 4 m
C = 3m maximum

Fiche technique

Longueur4000mmclasse risque/emploi couverte3
Traitementautoclave Classe III - CTB-B+Garantie10 ans
entraxe lambourde conseillé (cm)50Masse volumique (kg/m3)460
Profondeur (mm)4200mmnom commun (nom scientifique)Epicéa (Picea abies)
Hauteur (cm)3000mmCharge d'exploitation350 daN/m2

Description du kit de Structure terrasse sur pilotis recoupable

Terrasse surélevée de 16,8m2 avec une largueur de façade 4.00 ml et avec un entraxe des solives 50 cm

Cette terrasse est constituée des éléments suivant :

  • 10 solives sections 58x195 mm longueur 4200 m. Portée maximale sur deux appuis 3.30 ml, porte à faux pouvant aller jusqu’au à 85cm. Les solives sont à doubler en périphérie pour assurer la fixation des garde-corps.
  • 2 poteaux de 120x120mm en lamellé-collé déjà usinés en tête qui permettent l’assise de 2 solives porteuses de section 58x195mm longueur 4200mm. Le kit036 est conçu pour la fixation de 2 poteaux sur les solives. La hauteur totale du poteau réf POT038 est de 3000mm. Il peut être recoupé en pied.
  • Les 2 platines en acier galvanisé vous assurent un réglage de hauteur de 110 à 180 mm du pied de poteau en référence à votre plot béton.
  • Les 4 bracons pré-percés de section 45x145mm longueur 800mm sont à fixer sur le haut du poteau pour maintenir un contreventement latéral. Les bracons sont comprimés dans la moise de deux solives porteuses avec des boulons Japy. Ils se fixent sur la partie basse avec des vis zinguées 6x120mm.
  • La muralière est de section 45x145mm longueur 4.00ml. La fixation le long de votre mur reste à votre charge.

La fixation des solives sur la muralière sont prévus avec les équerres réf EQU003 (lot de 10pcs + vis zinguées). A l’autre extrémité, il faut visser des vis de charpente de 8x260mm sur les solives porteuses (forêt de 6x240mm).

L’habillage en butée des solives se fait par 2 solives 58x195mm pour la pose de votre garde-corps.

Les entretoises de section 58x195mm sont à placés en quinconce dans chaque intervalles des solives et à mi portée des 3.30ml.
