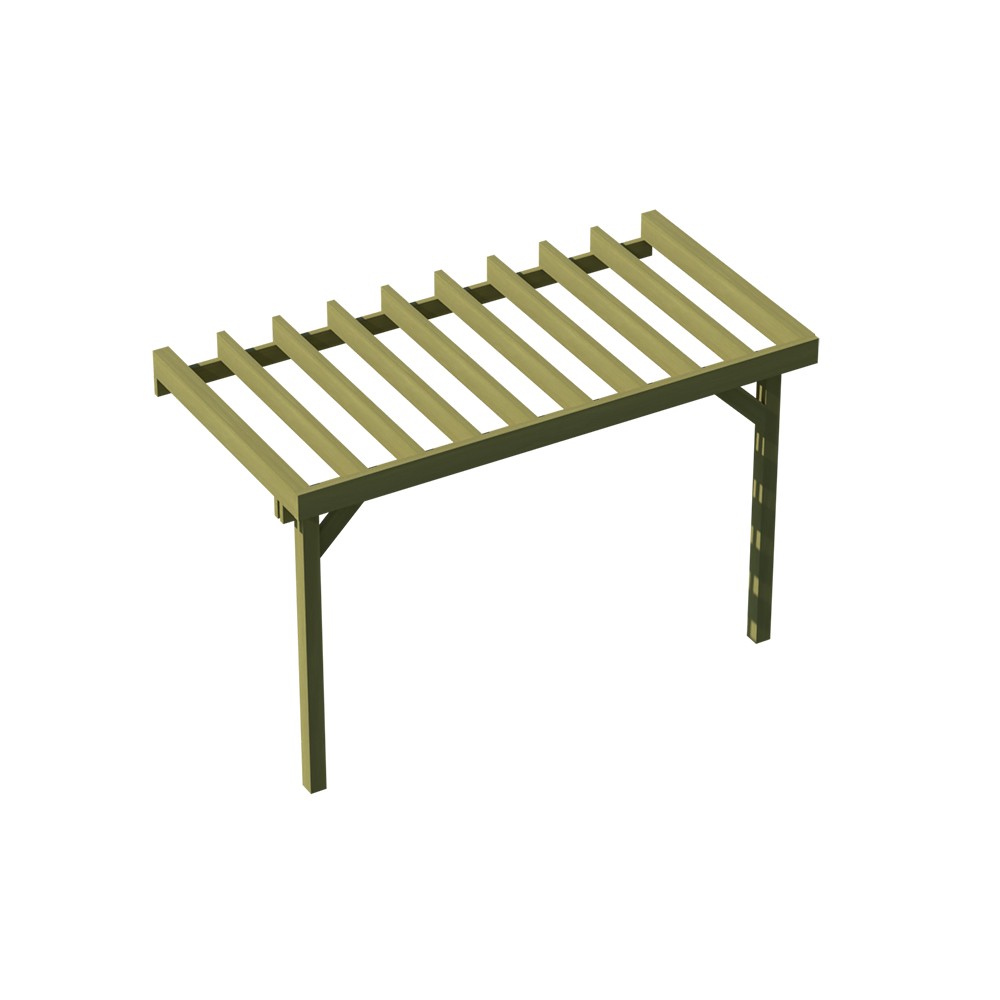

Une structure pour terrasse pilotis de 8,4m2
Ce kit structure pour terrasse pilotis est composé d'un ensemble de solives + poteaux en sapin traités et de toute la quincaillerie nécessaire. Voici les éléments qui composent le kit :
- 1x Solive 45x145mm x4m Pin traité CL4 CTB-B+
- 12x Solive 58x195mm x4.2m Epicéa traité CL3
- 2x Poteau 120x120mm x3m Lamellé-Collé Epicéa CL3
- 2x Pied de poteau réglable acier galva (H= 110-180 mm)
- 2x Tirefonds Ø10xL60mm Inox 316 (4pcs)
- 2x Bracon 45x145x950 mm en Epicéa CL3
- 1x Boulon Japy M10x160mm + Rondelles + Mèche plate
- 2x Vis de charpente 8x260mm (25 pcs) + Foret d6x240mm
- 1x Vis zinguées 6x120mm (100pcs)
- 2x Équerres 35x70x80mm (10 pcs) +Vis 4x35mm (80 pcs)
350kg/m2 de résistance sur la terrasse
Les sections des poteaux et des solives ont été calculées par notre bureau d'étude pour vous assurer une bonne stabilité de l'ouvrage en toute sécurité.
Les solives 58x195mm qui réalisent le cadre périphérique de la structure ont été volontairement doublées pour vous permettre de fixer un pied de poteau à plat avec des tirefonds bois.
Les poteaux sont en sapin lamellé-collé de section 120x120mm. Les solives porteuses en 58x195mm. Ils sont stables et dimensionnés pour résister à une charge utile de 350 kg/m2. Le porte-à-faux entre les solives et le portique ne doit pas dépasser 1m.
La structure rectangulaire proposée peut être recoupée pour s'adapter à votre environnement. C'est le principe d'une structure en kit. Toutes les pièces en bois, mise à part les bracons, ne sont pas pré-percée.
Spécifications Techniques
| Séchage | KD-18 à 20% |
| Traitement | autoclave Classe III - CTB-B+ |
| Garantie | 10 ans |
| entraxe lambourde conseillé (cm) | 60 cm maximum |
| Masse volumique (kg/m3) | 460 |
| Essence de bois (nom scientifique) | Epicéa (Picea abies) |
| Charge d'exploitation | 350 daN/m2 |
Une structure à compléter
L'écartement prévu entre les solives est de 40cm. Cela permet de s'adapter à toutes les lames de terrasse en assurant une bonne stabilité des lames.
La pose d'une structure sur pilotis peut avoir l'air impressionnant. Mais en suivant scrupuleusement notre notice de pose et en utilisant les éléments de notre kit, vous êtes sûr de réussir un ouvrage stable et durable.
Vous avez ainsi toute la liberté pour rajouter des lames de terrasse, les garde-corps de votre choix et un escalier d'accès.
Pour accéder à votre terrasse pilotis de l'extérieur, compléter la structure avec une plateforme d'accès avec ou sans escalier :
Pour accéder à votre terrasse pilotis de l'extérieur, compléter la structure avec une plateforme d'accès avec ou sans escalier :
- Plateforme d'accès seule
- Plateforme d'accès avec escalier 7 marches (119 cm de hauteur)
- Plateforme d'accès avec escalier 9 marches (153 cm de hauteur)
- Plateforme d'accès avec escalier 15 marches (255 cm de hauteur)
