Composition du kit
Les poteaux et les rampes sont en bois est traité en autoclave classe 4 contre l’attaque des insectes et des champignons. Les câbles inox et les kit tendeurs sont en inox 316 (qualité marine).
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X2 - RA0082 : Rampe Jersey 45x120x2300mm
X24 -RA0014 : Cable inox 4mm - ml
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X3 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
X3 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin RampeJersey
X1 - RA0095 : Vis inox 5x25mm (50pcs)
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X2 - RA0082 : Rampe Jersey 45x120x2300mm
X24 -RA0014 : Cable inox 4mm - ml
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X3 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
X3 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin RampeJersey
X1 - RA0095 : Vis inox 5x25mm (50pcs)
Avantages du Kit Garde Corps JERSEY
1. Garantie : 10 ans
Le traitement du bois en autoclave classe 4 des poteaux et de la rampe une meilleure durabilité et résistance aux intempéries et aux insectes. L’inox 316 correspond à la meilleure qualité pour l’extérieur (qualité marine).
2. Économique :
Le garde-corps Jersey en kit, produit en série et livré en kit est bien moins cher que qu’un garde-corps bois et inox sur mesure.
3 Facilité d'installation :
Conçu pour être assemblé sans compétences professionnelles. Les connections rampes/poteaux s’effectuent avec des plaques de jonction en métal invisibles incluses dans le kit (RA0071 et RA0072).
3. Recoupable :
Les rampes sont recoupables pour s'adapter une longueur spécifique. Les poteaux, recoupables, se fixent soit avec des platines à visser sur les marches (REF RA0057), - vendues en option - soit sur le limon avec une simple découpe à mi-bois.
4. Livraison gratuite & rapide :
Tous les éléments de nos garde-corps Jersey sont en stock. La livraison s’effectue en 72h.
Recommandation d'installation du kit garde-corps
1 – Les tendeurs se fixent sur les poteaux avec des pontets fournit dans les kits tendeurs. Le câble se serre en tournant les tendeurs (l'un à gauche , et l'autre à droite)

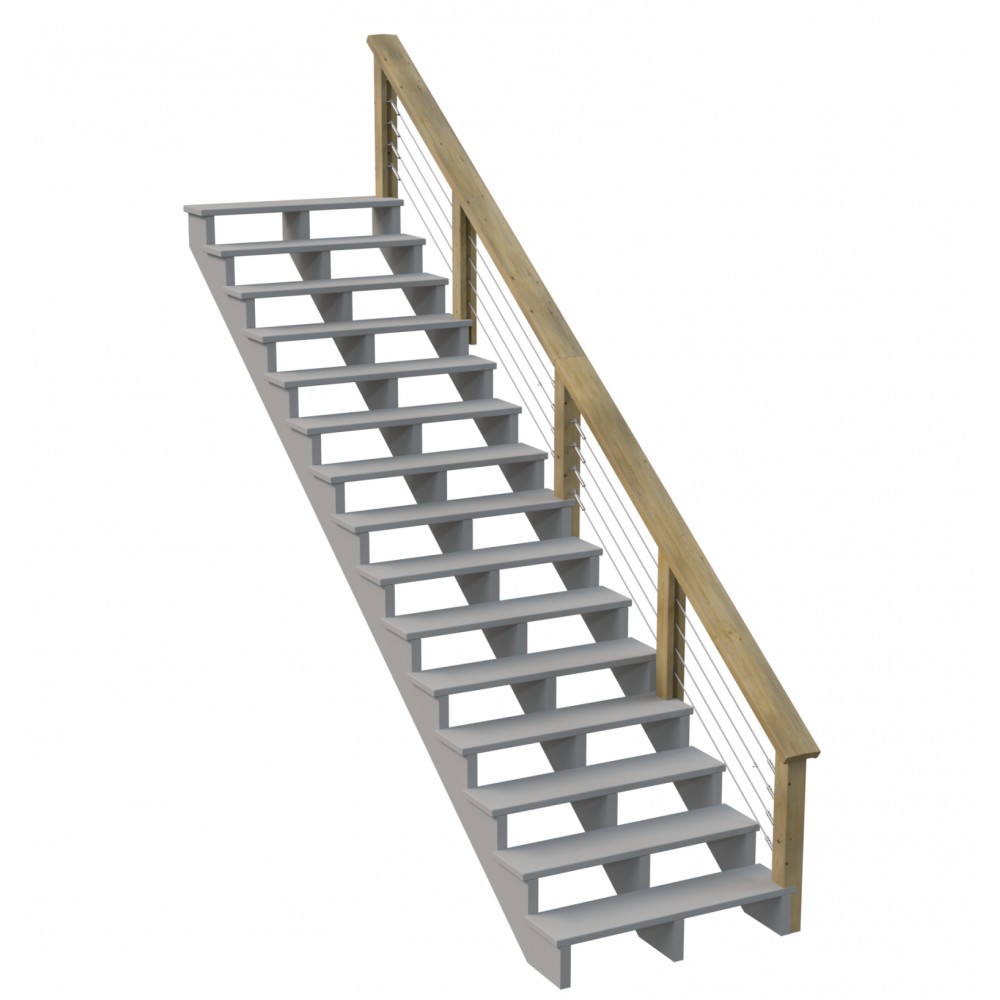

2 – Les poteaux doivent se fixer de préférence sur l’escalier avec une entaille à mi-bois pour être ensuite tirefonnés sur le limon de l’escalier. (ci-joint photo principale). Ils peuvent aussi être posé à plat sur une marche avec le pied de fixation en acier galvanisé (non fourni dans le kit) : (REF RA0057)
Suite et fin de la pose du kit garde-corps
1 – Équipez-vous d’une perçeuse pour réaliser les percements des poteau à 90° ou à 35° selon la pose à plat ou en pente pour un garde-corps d'escalier.
Spécifications Techniques
| Section (épaisseur x largeur) | 45x120mm |
| Longueur | 2300mm x2 |
| Séchage | KD-18 à 20% |
| classe risque/emploi couverte | 3 |
| Matière | Inox 316 |
| Traitement | autoclave Classe III - CTB-B+ |
| Garantie | 10 ans |
| Masse volumique (kg/m3) | 560 |
| Essence de bois (nom scientifique) | Epicéa (Picea abies) |
| matériaux corps | INOX (316) |
En option : Le raccordement de plusieurs kits

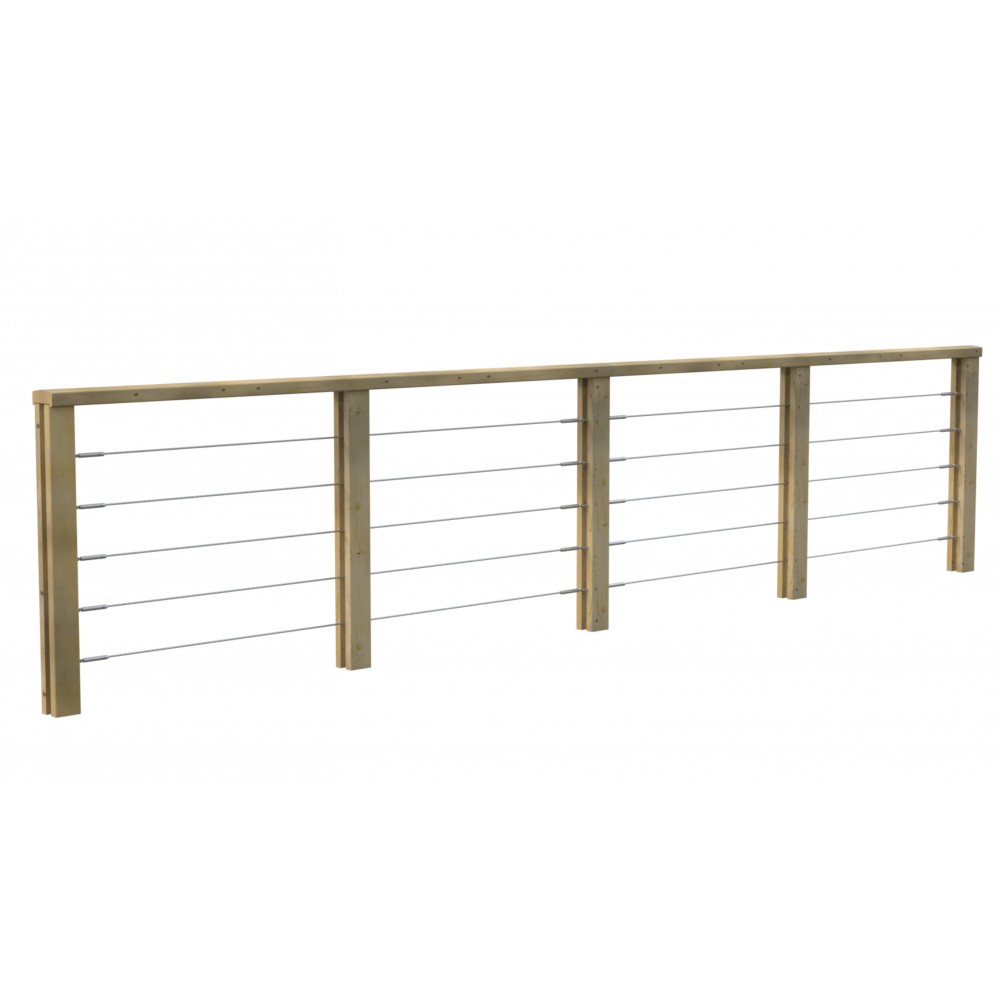

Lorsqu'il est posé à plat :
Il est possible de raccorder plusieurs segments (Kits Garde-corps Jersey) ensemble avec des plaques de jonctions de la rampe Jersey en acier galvanisée.
1 - La plaque de jonction rectangulaire RA0071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
Lorsqu'il est posé en rampe d'escalier :
Il faut juxtaposer l kit "Rambarde d'escalier" à coté d'un kit posé à plat. Les poteaux d'extrémités se juxtaposent. Pas possible de "raccorder" les rampes avec les plaques de jonction.
Il est possible de raccorder plusieurs segments (Kits Garde-corps Jersey) ensemble avec des plaques de jonctions de la rampe Jersey en acier galvanisée.
1 - La plaque de jonction rectangulaire RA0071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
Lorsqu'il est posé en rampe d'escalier :
Il faut juxtaposer l kit "Rambarde d'escalier" à coté d'un kit posé à plat. Les poteaux d'extrémités se juxtaposent. Pas possible de "raccorder" les rampes avec les plaques de jonction.
option : fixer au sol le kit garde-corps
Le pied de poteau n’est pas inclus dans le kit, car il doit être adapté au type de fixation que vous choisirez pour le garde-corps. Plusieurs solutions s’offrent à vous en fonction de votre support. Par exemple, pour une terrasse, vous pouvez utiliser la platine de référence RA0057, conçue spécifiquement pour ce type d’installation, offrant ainsi une fixation robuste et durable.
Si votre installation se fait sur une structure en pilotis, le pied de poteau devra être ajusté à cette configuration. Le choix du modèle dépendra des matériaux utilisés et de la conception de votre structure.
Pour ce kit, trois platines RA0057 sont nécessaires.
Si votre installation se fait sur une structure en pilotis, le pied de poteau devra être ajusté à cette configuration. Le choix du modèle dépendra des matériaux utilisés et de la conception de votre structure.
Pour ce kit, trois platines RA0057 sont nécessaires.
