Un concept innovant et une résistance à toute épreuve
Notre vis de fondation est conçue pour créer une structure de terrasse parfaitement stable sur un terrain meuble ou en pente.
Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse. Nous recommandons un lambourdage croisé composé de solives et de chevrons.
Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse. Nous recommandons un lambourdage croisé composé de solives et de chevrons.
Les principaux avantages de la vis de fondation :
- Fixation sans béton
- Facile et rapide à mettre en œuvre
- Démontable
- Support en L pour lambourde en option
- Résiste à une charge nominale de 450 kg (G800 dans sol ferme)
Vis de fondation disponible dans 3 dimensions
La vis de fondation est disponible dans les hauteurs suivantes :
Elle doit être enfoncée de 70cm dans le sol au minimum pour la G800 et la G1200, et de 80 cm pour la G1500.
La hauteur de réglage entre le sol et la terrasse peut atteindre, avec la tête spéciale lambourde, 25 cm (G800), 65 cm (G1200) et
Des tests dans un laboratoire accrédité COFRAC ont été réalisés afin de s'assurer de la résistance de la vis dans un terrain meuble de type remblais.

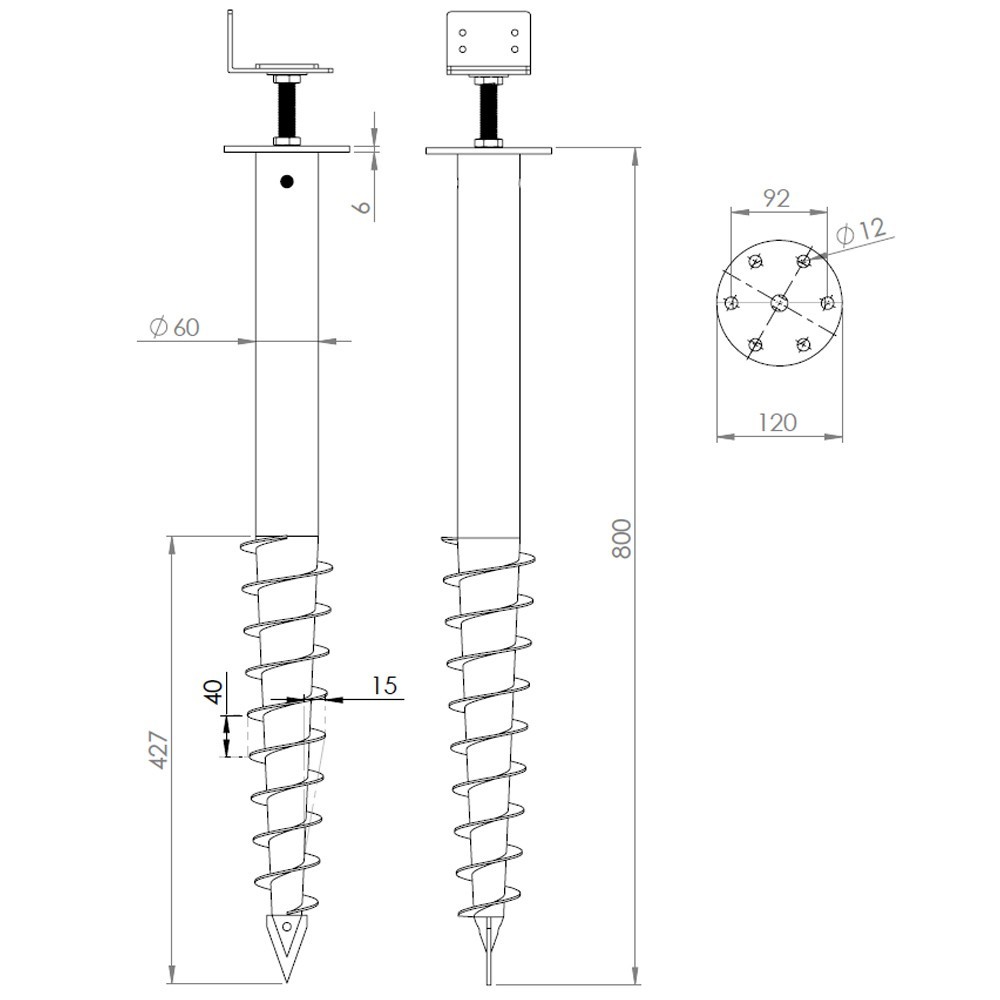

Spécifications Techniques
| Longueur | 80 cm |
| Matière | Acier galvanisé à chaud selon la norme européenne NF EN ISO 1461 :2009 |
| Certification | NF P 94-150-1 |
| Réglable en hauteur | 25 cm avec la tête spéciale lambourde |
| Diamètre tige filetée | 16 mm |
| Poids de la vis + équerre | 5,50 kg |

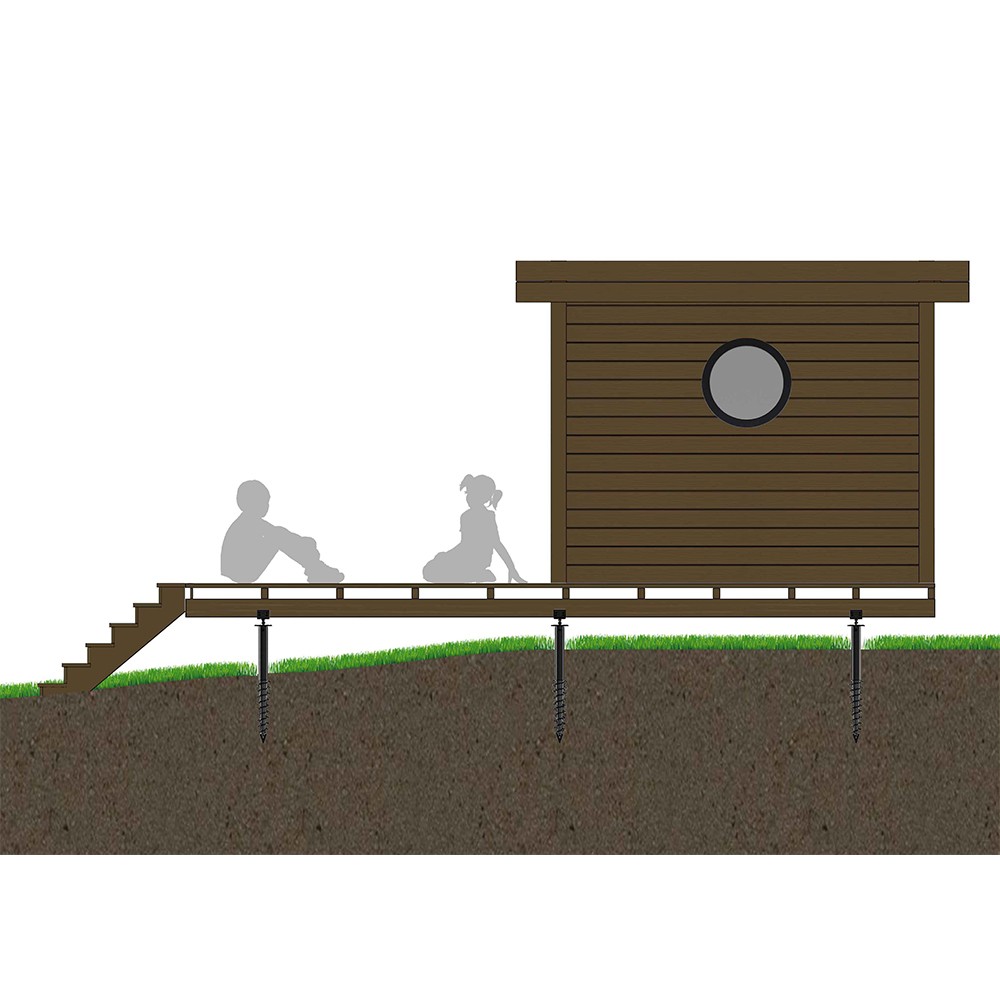

Adaptée pour les terrains meubles et en pente
Caractéristique de la vis de fondation
Caractéristiques :
La vis de fondation SPIRAL est disponible dans deux longueurs : 80 cm, 120 cm et 150 cm. Le diamètre de la vis est de 60 mm. Le métal a une épaisseur de 3 mm. La vis de fondation peut résister à 450 kg de charge nominale admise pour un terrain constitué de remblais. De plus, elle est fabriquée en acier galvanisé pour une protection optimale contre la corrosion, garantissant une durabilité accrue même dans des conditions environnementales difficiles.
En option :
Le support équerre en L est disponible en option. Ce dernier a une hauteur de 25 cm, il est composé d'une équerre réglable sur tige filetée de 20 cm. Le diamètre de la tige filetée est de 16 mm + 1 écrou de blocage. Ce support équerre permet une flexibilité accrue dans le montage, s'adaptant facilement à différentes configurations de structures.
La vis de fondation SPIRAL est disponible dans deux longueurs : 80 cm, 120 cm et 150 cm. Le diamètre de la vis est de 60 mm. Le métal a une épaisseur de 3 mm. La vis de fondation peut résister à 450 kg de charge nominale admise pour un terrain constitué de remblais. De plus, elle est fabriquée en acier galvanisé pour une protection optimale contre la corrosion, garantissant une durabilité accrue même dans des conditions environnementales difficiles.
En option :
Le support équerre en L est disponible en option. Ce dernier a une hauteur de 25 cm, il est composé d'une équerre réglable sur tige filetée de 20 cm. Le diamètre de la tige filetée est de 16 mm + 1 écrou de blocage. Ce support équerre permet une flexibilité accrue dans le montage, s'adaptant facilement à différentes configurations de structures.

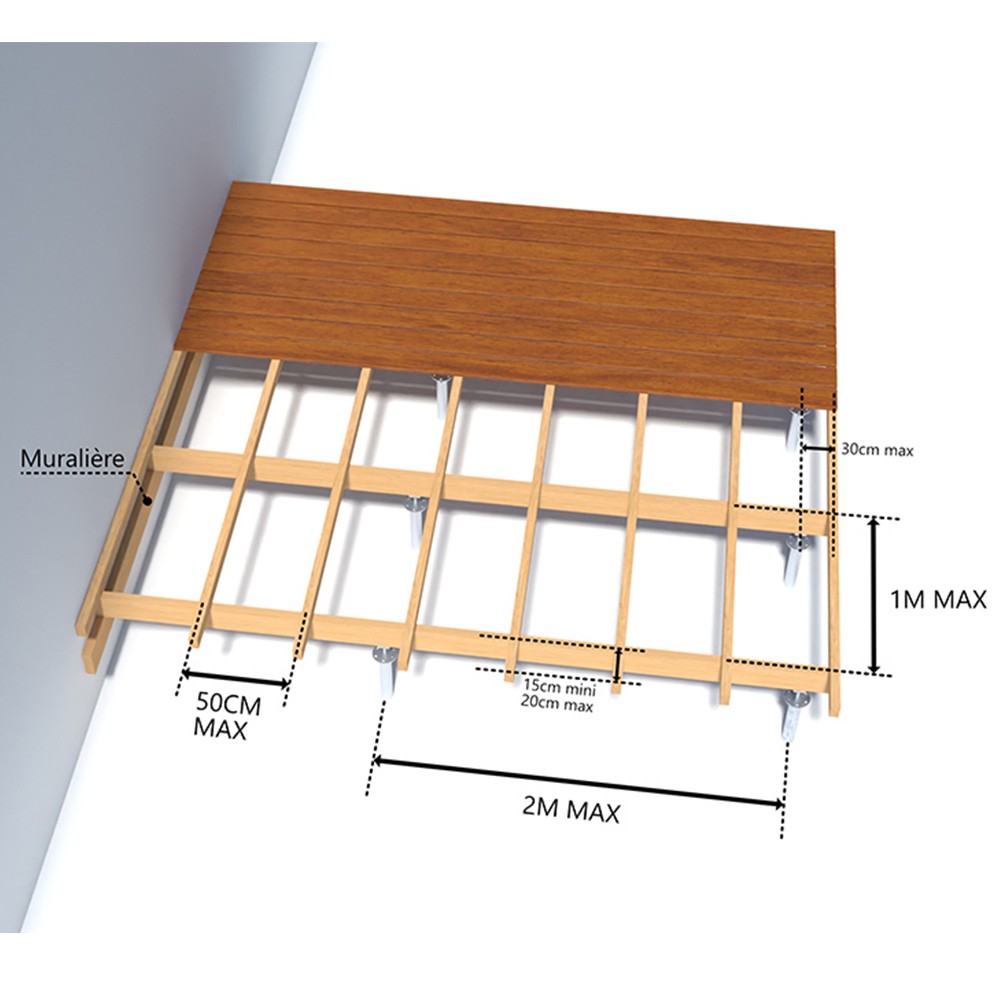

5 règles à respecter pour installer la vis de fondation
Pour dessiner votre terrasse et calculer le nombre de vis de fondation, il convient de respecter les règles suivantes, déterminées par les sections de bois qui seront utilisées :
1. Distance entre les vis de fondation (point d'appui)
2. Entraxe entre les solives
3. Débord des solives
4. Débord des lambourdes
5. Enfouissement dans le sol de 70cm minimum (80 cm G1500)
1. Distance entre les vis de fondation (point d'appui)
2. Entraxe entre les solives
3. Débord des solives
4. Débord des lambourdes
5. Enfouissement dans le sol de 70cm minimum (80 cm G1500)
Le long d'une maison, il est possible de fixer une muralière, cela permet d'économiser une rangée de vis et rend la terrasse solidaire à la maison.
Remarque : Les lames de terrasse sont toujours orientées dans le même sens que les solives.
Système de pose de la vis de fondation SPIRAL

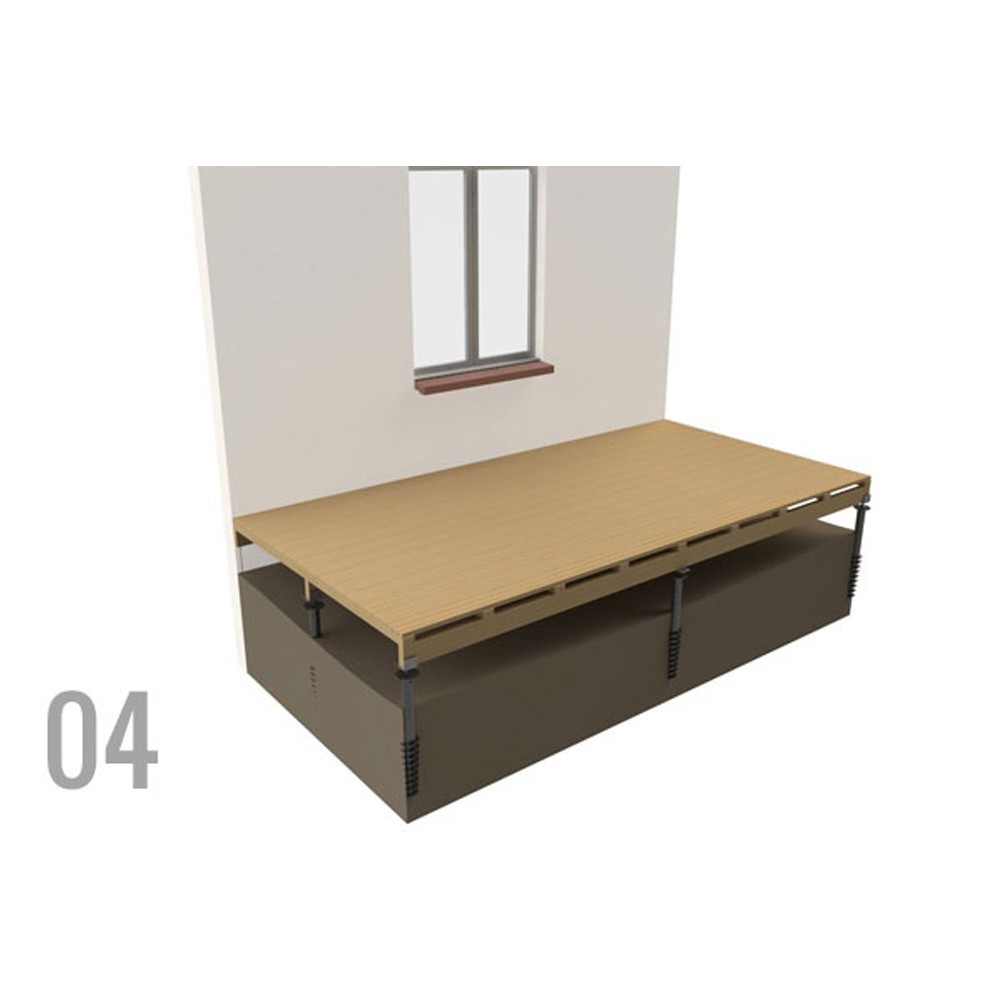

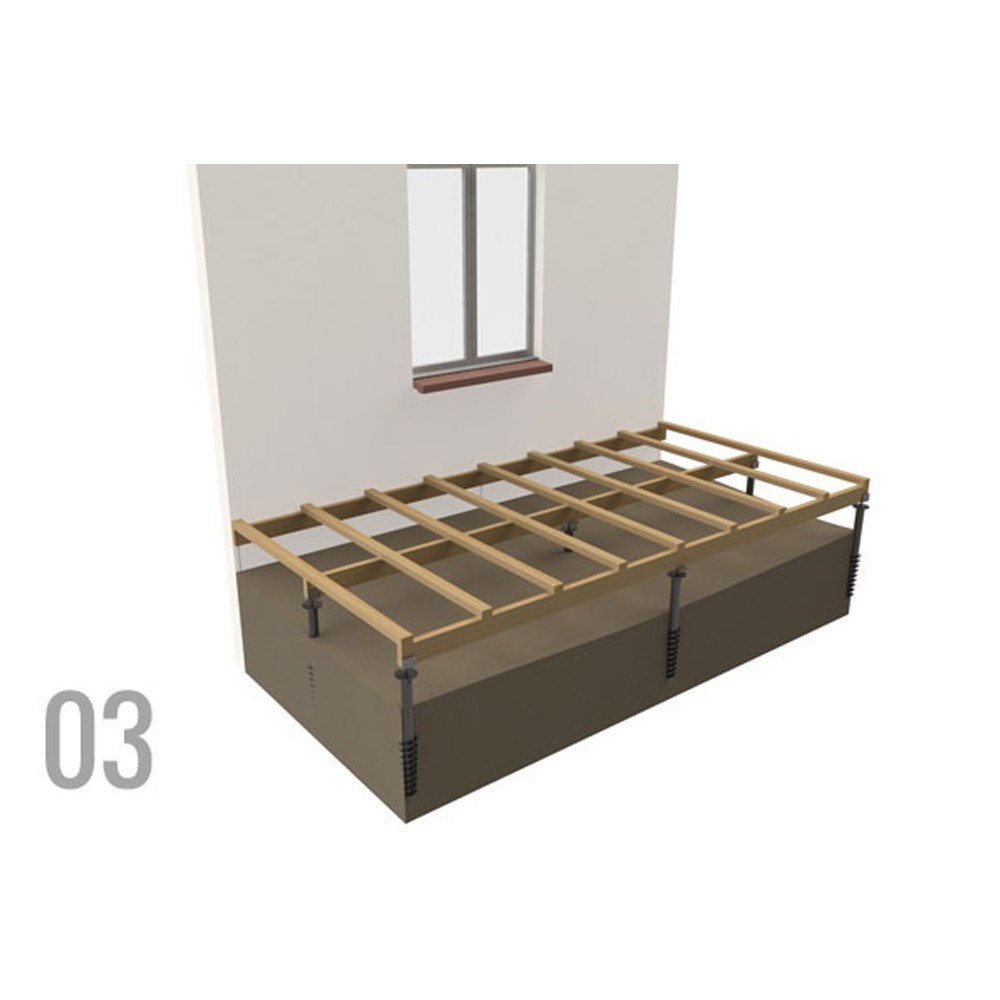

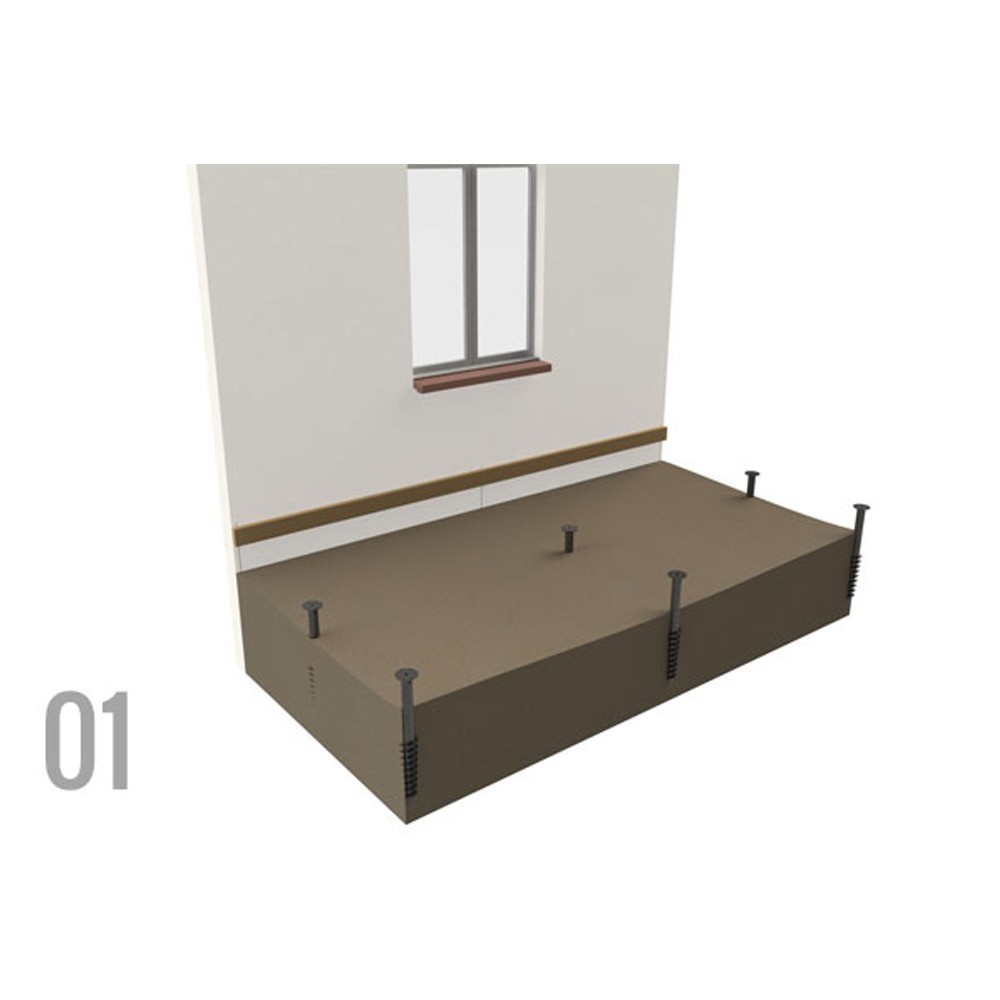

Installation d'une terrasse avec des vis de fondations
Test de compression
Accessoires pour la vis de fondation

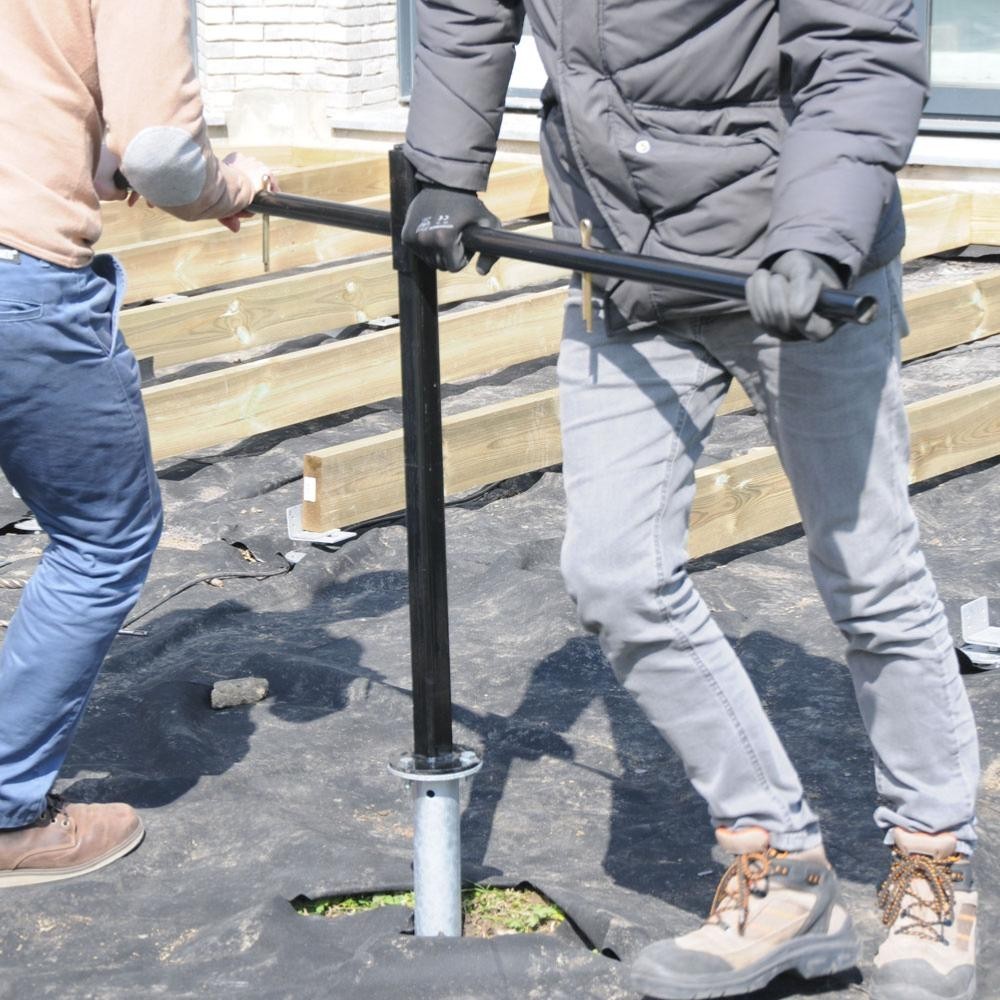

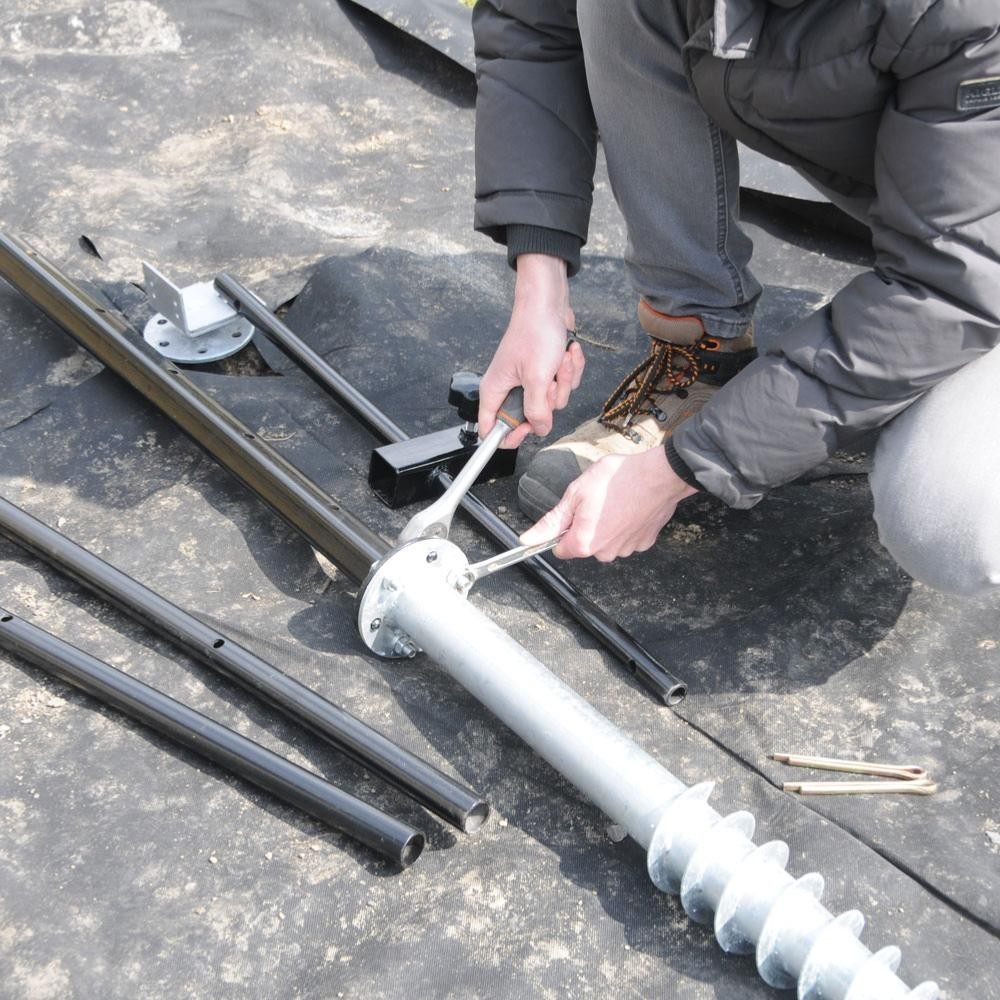

Outils de pose "manuel"
Cet outil est à manipuler par deux personnes pour une utilisation simple et rapide.

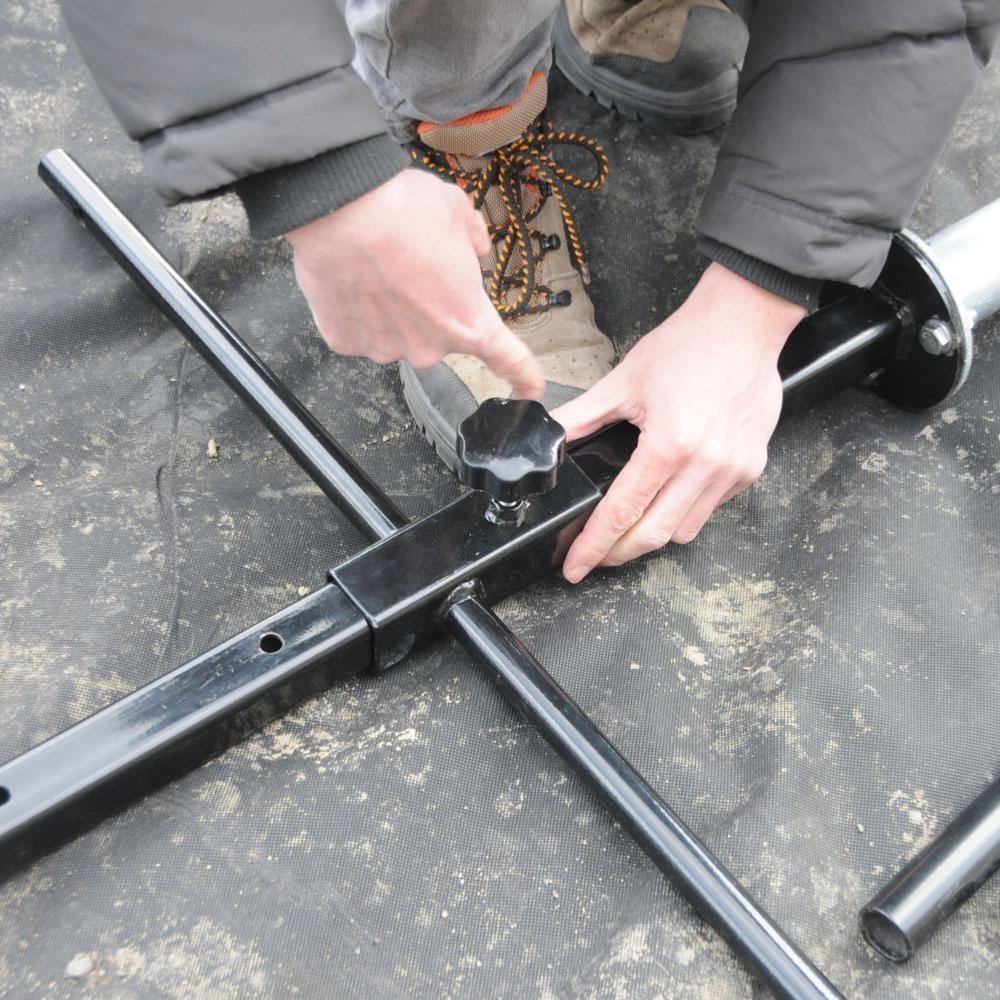

La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
- Barre de serrage de 160 cm d‘envergure et d’épaisseur 3 mm.
- 3 boulons + écrous permettent de solidariser l’outil sur la vis.
Pré-percer toujours le sol avec un foret (type béton) de D20mm et de L60cm de profondeur pour s'assurer l'absence de rocher ou d'obstacle.
VOIR LE PRODUIT
Adaptateur "boulonneuse électrique"
Facilité et la rapidité d'assemblage avec la fixation centrale à l'aide d'une vis unique. Parallèlement, nous avons optimisé l'accroche et la stabilité en allongeant les six ergots périphériques. Cette modification renforce la connexion entre l'adaptateur et la vis.
Afin de faciliter une installation verticale, nous avons intégré un niveau à bulle directement dans le dispositif. Cela offre un contrôle visuel instantané.
Cet adaptateur est indispensable pour la pose de vos vis de fondation. Et ainsi vous offrir une expérience d'assemblage plus efficiente, avec une fixation simplifiée, une meilleure stabilité, un contrôle de verticalité intégré et une résistance renforcée, contribuant ainsi à l'optimisation de l'installation de votre terrasse.
Support tête en L
Pour fixer vos lambourdes sur les vis de fondation, n'oubliez pas d'ajouter le support en L. Cet accessoire est indispensable pour leur maintien et la fixation, assurant une stabilité et une sécurité optimales pour votre structure. Le support permet non seulement une fixation solide, mais il offre également la possibilité d'ajuster précisément l'alignement et la hauteur de vos lambourdes.
Vous pouvez effectuer un réglage latéral et axial, ce qui facilite l'installation et garantit une adaptation parfaite à votre configuration. Grâce à ces possibilités de réglage, vous pouvez corriger facilement toute irrégularité du terrain ou des matériaux de construction, assurant ainsi un résultat final de haute qualité.
2 écrous M16 sont inclus avec le kit, permettant une installation rapide et sécurisée.
VOIR LE PRODUIT
VOIR LE PRODUIT
