Un concept innovant et une résistance à toute épreuve
Notre vis de fondation est conçue pour créer une structure de terrasse parfaitement stable sur un terrain meuble ou en pente.
Les vis sont destinées à recevoir un lambourdage croisé composé de solives 45x145mm et de chevrons 50x70mm. Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse.
Les vis sont destinées à recevoir un lambourdage croisé composé de solives 45x145mm et de chevrons 50x70mm. Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse.
Les principaux avantages de la vis de fondation :
- Fixation sans béton
- Facile et rapide à mettre en œuvre (5 min par vis)
- Démontable
- Support en L pour lambourde inclus
- Résiste à une charge nominale de 450 kg (sol meuble & remblais)
Vis de fondation disponible dans 2 dimensions
La vis de fondation est disponible dans les hauteurs suivantes :
- 80 cm
- 120 cm
Elle doit être enfoncée de 70cm dans le sol au minimum pour résister à 450 kg de charge ponctuel.
La hauteur entre le sol et la terrasse peut ainsi être comprise entre 25cm et 100cm
Des tests dans un laboratoire accrédité COFRAC ont été réalisés afin de s'assurer de la résistance de la vis dans un terrain meuble de type remblais.

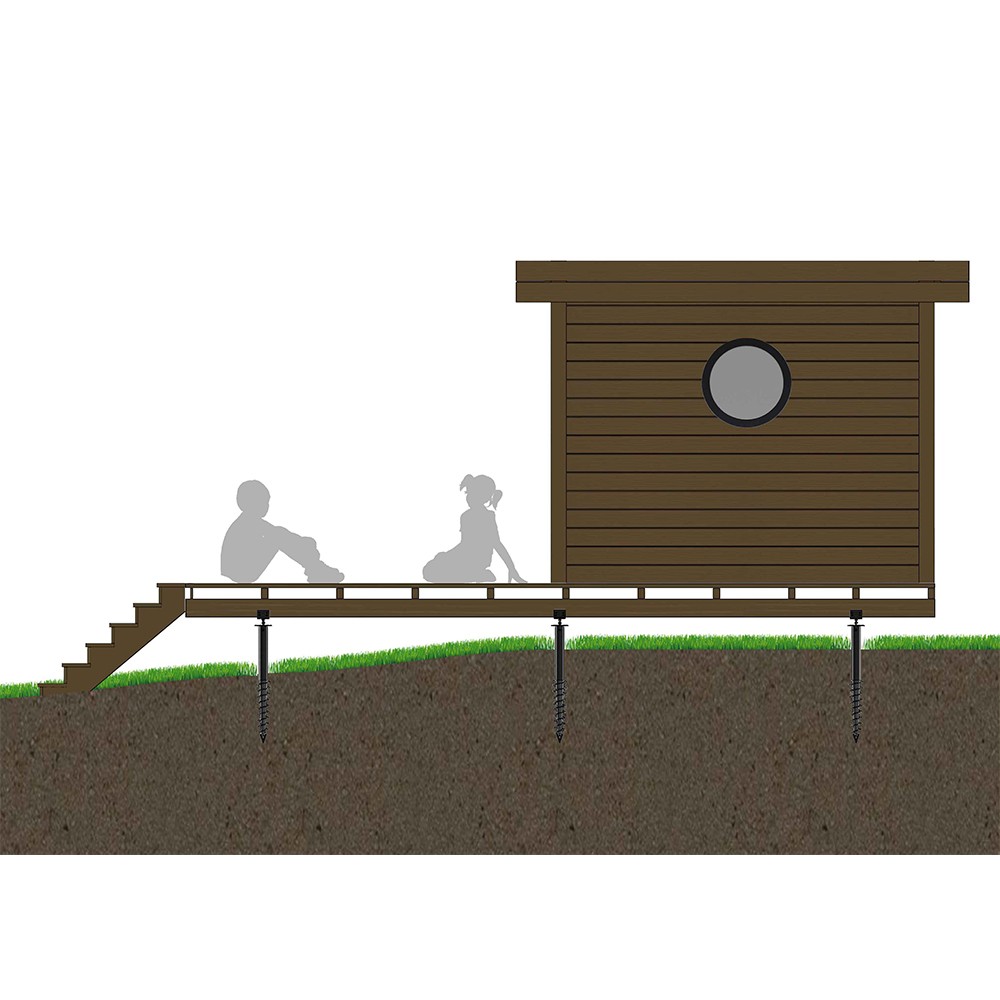

Adaptée pour les terrains meubles et en pente
Caractéristique du kit "vis de fondation + support en L"

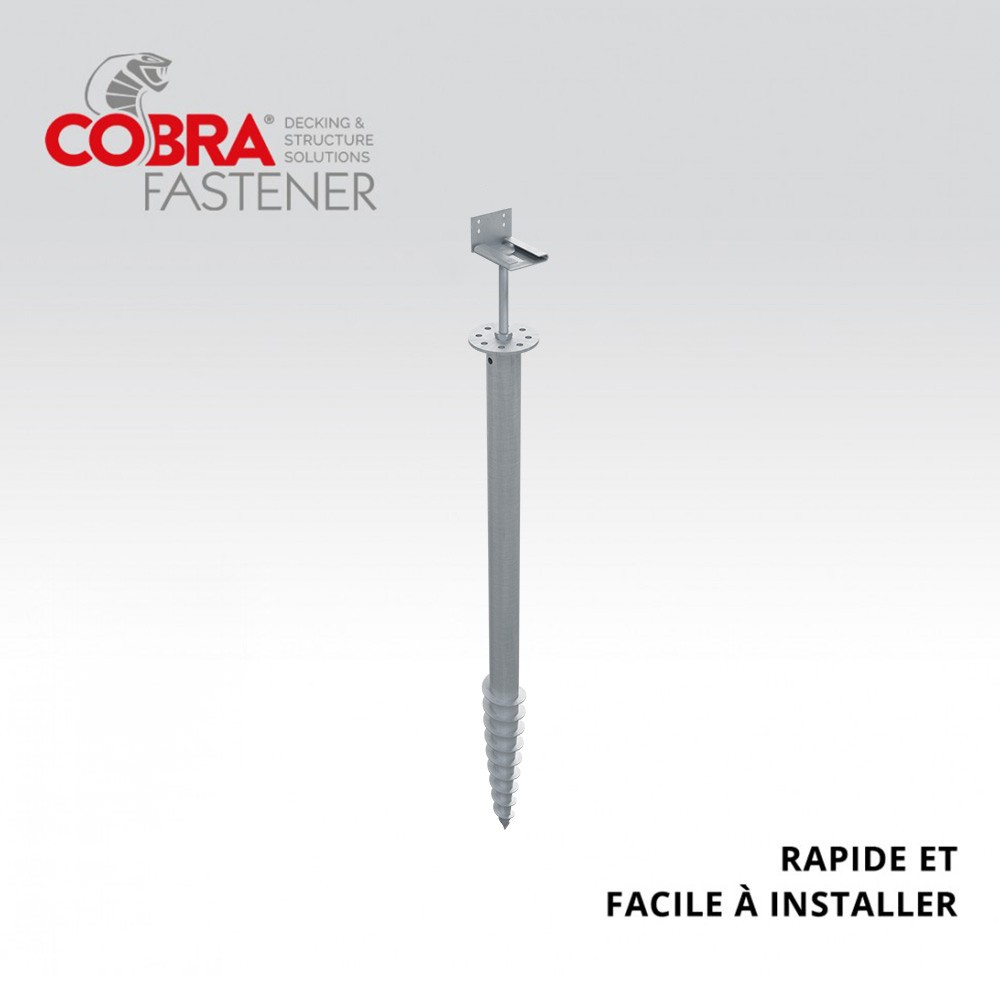

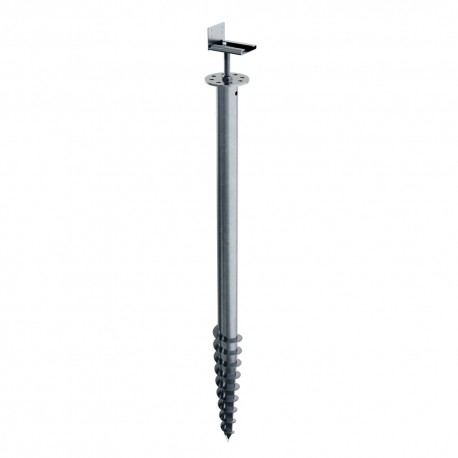

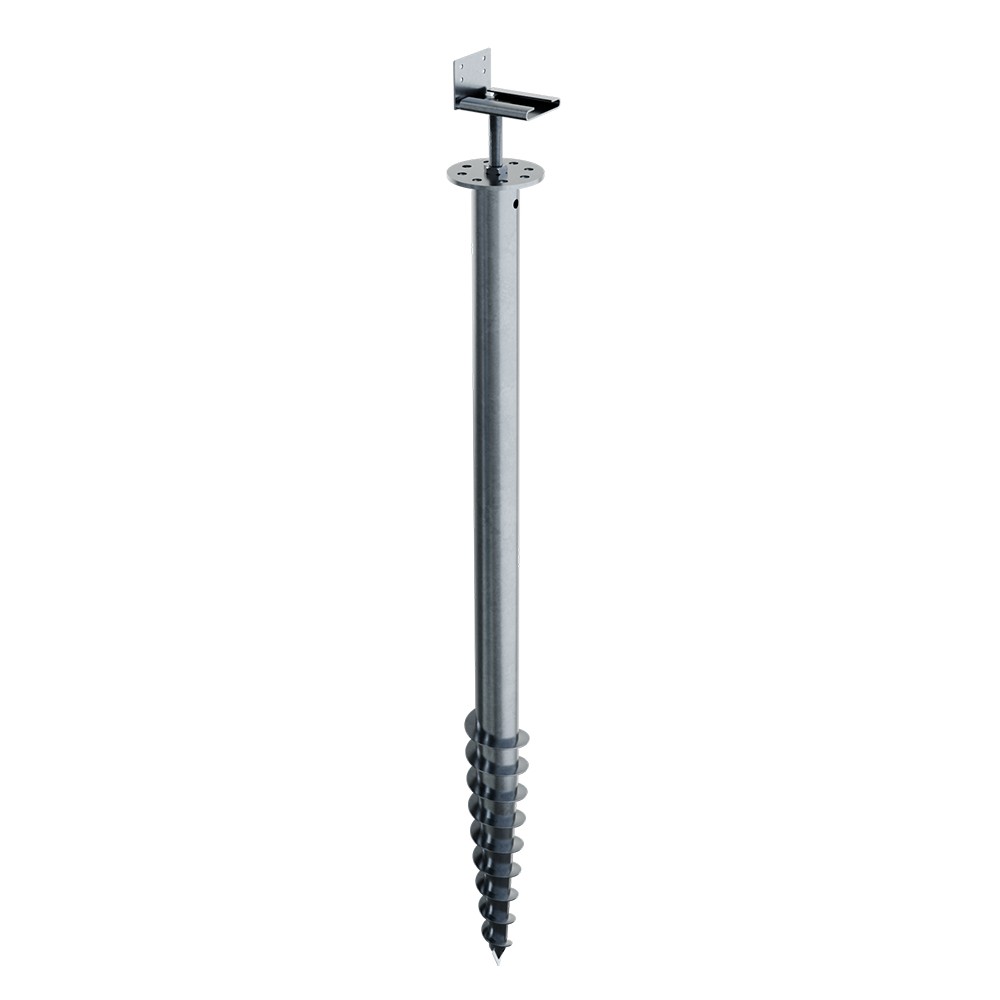

Vis de fondation :
- Longueur : 800/1200 mm
- Diamètre : 60 mm
- Épaisseur du métal : 3 mm
- Résistance : 450 kg de charge nominale admise pour un terrain constitué de remblais.

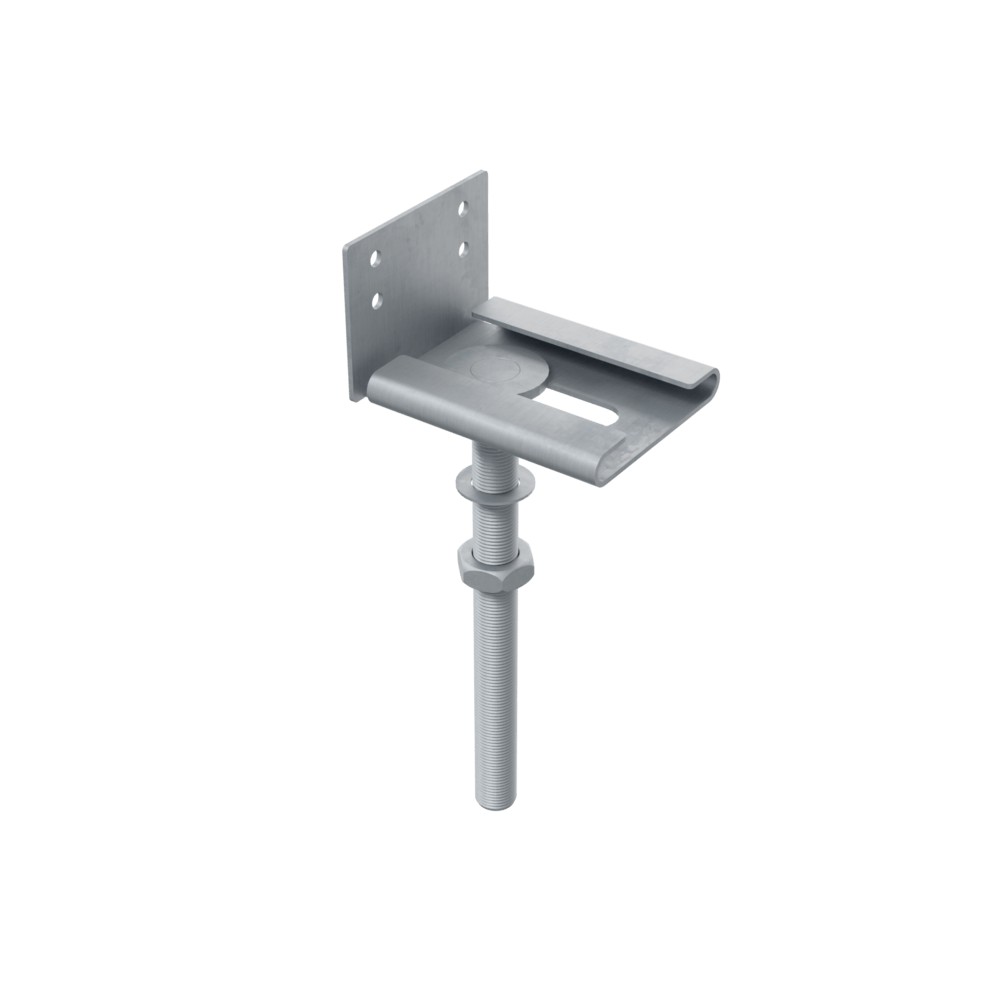

Support équerre en L :
- Le support en L de 25 cm de long, est composé d'une équerre réglable sur tige filetée de 20 cm.
- Le diamètre de la tige filetée est de 16 mm + 2 écrous de blocage.

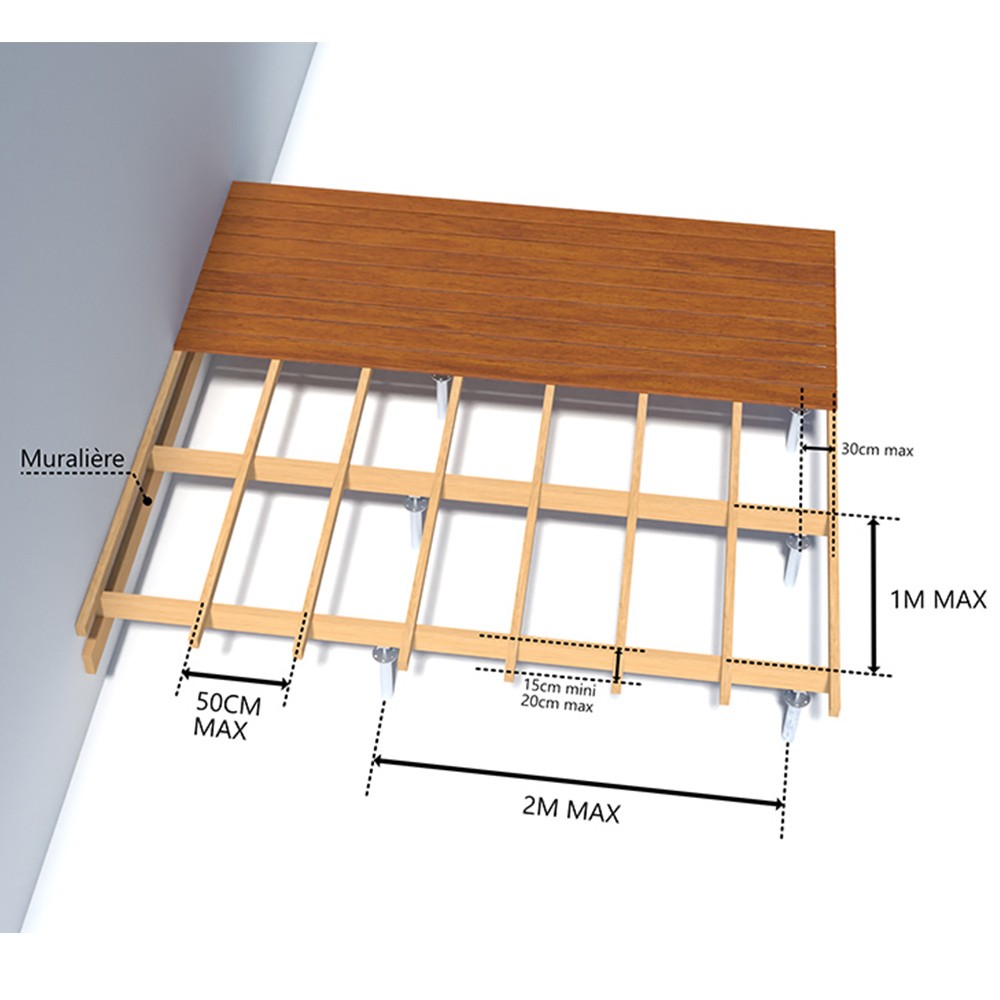

5 règles à respecter pour installer la vis de fondation
Pour dessiner votre terrasse et calculer le nombre de vis de fondation, il convient de respecter les règles suivantes :
1. écartement entre 2 vis : 200 cm (max)
2. écartement entre 2 solives : 100 cm (max)
3. débord de la solive* : 30 cm (max)
4. débord la lambourde** : 15 cm (max)
5. enfouissement dans le sol de 70cm minimum
1. écartement entre 2 vis : 200 cm (max)
2. écartement entre 2 solives : 100 cm (max)
3. débord de la solive* : 30 cm (max)
4. débord la lambourde** : 15 cm (max)
5. enfouissement dans le sol de 70cm minimum
*solive de 45x145 mm
**lambourde de 50x70 mm
Le long d'une maison, il est conseillé de fixer une muralière (45x145mm) , cela permet d'économiser une rangée de vis et rendre la terrasse solidaire à la maison.
Remarque : Les lames de terrasse sont toujours orientées dans le même sens que les solives.

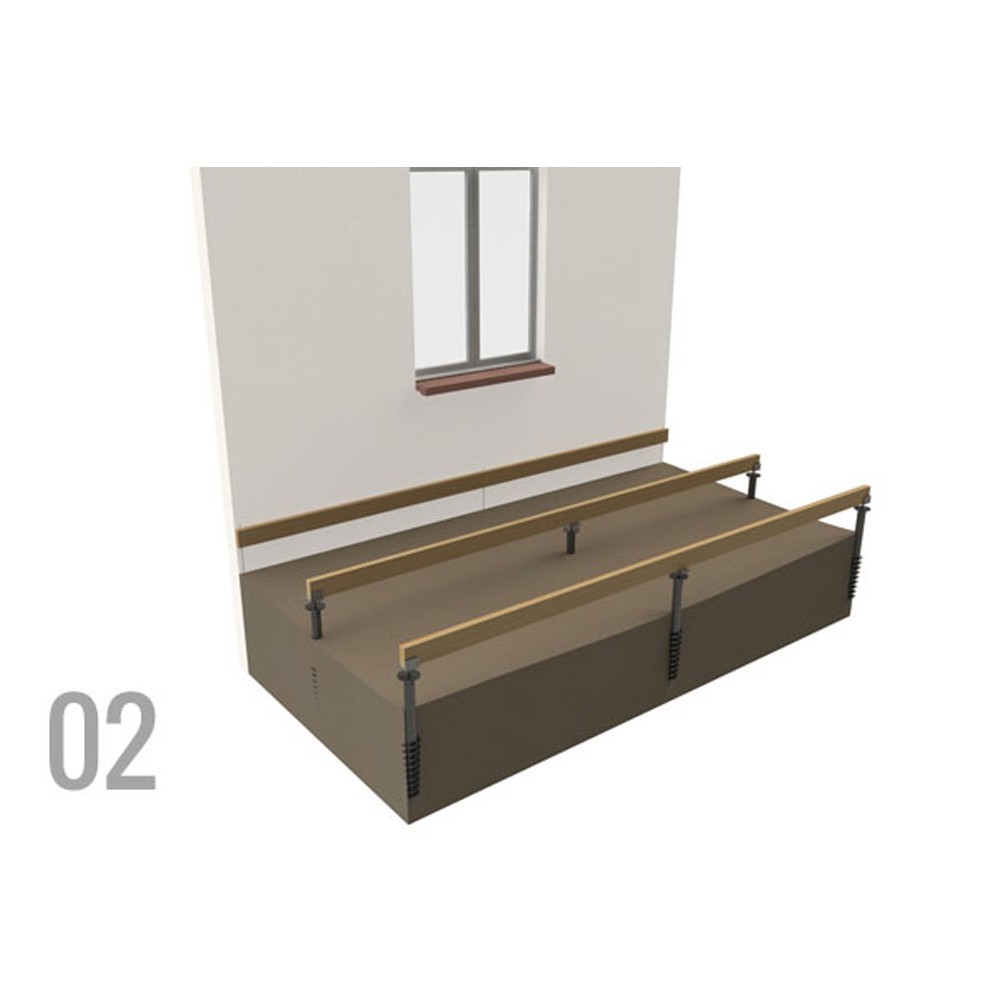

Les 2 modes d'installation la vis de fondation
Test de compression

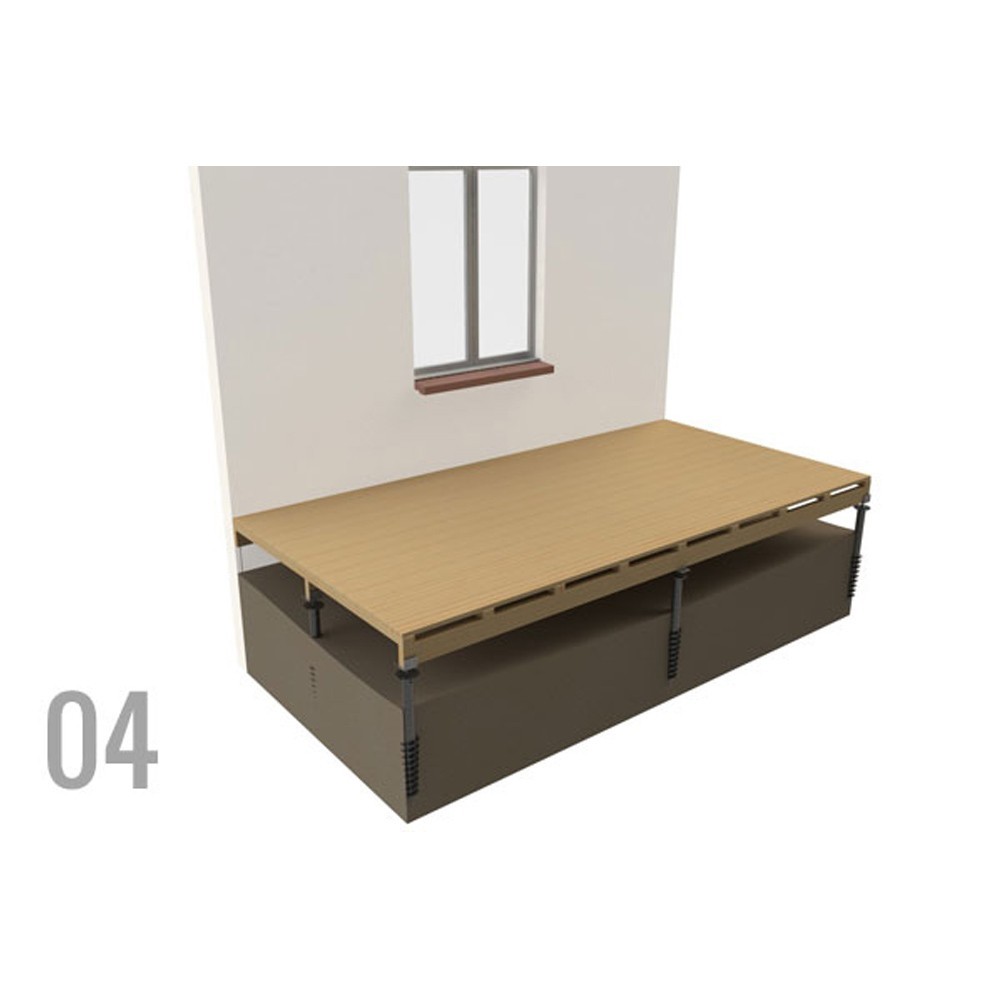

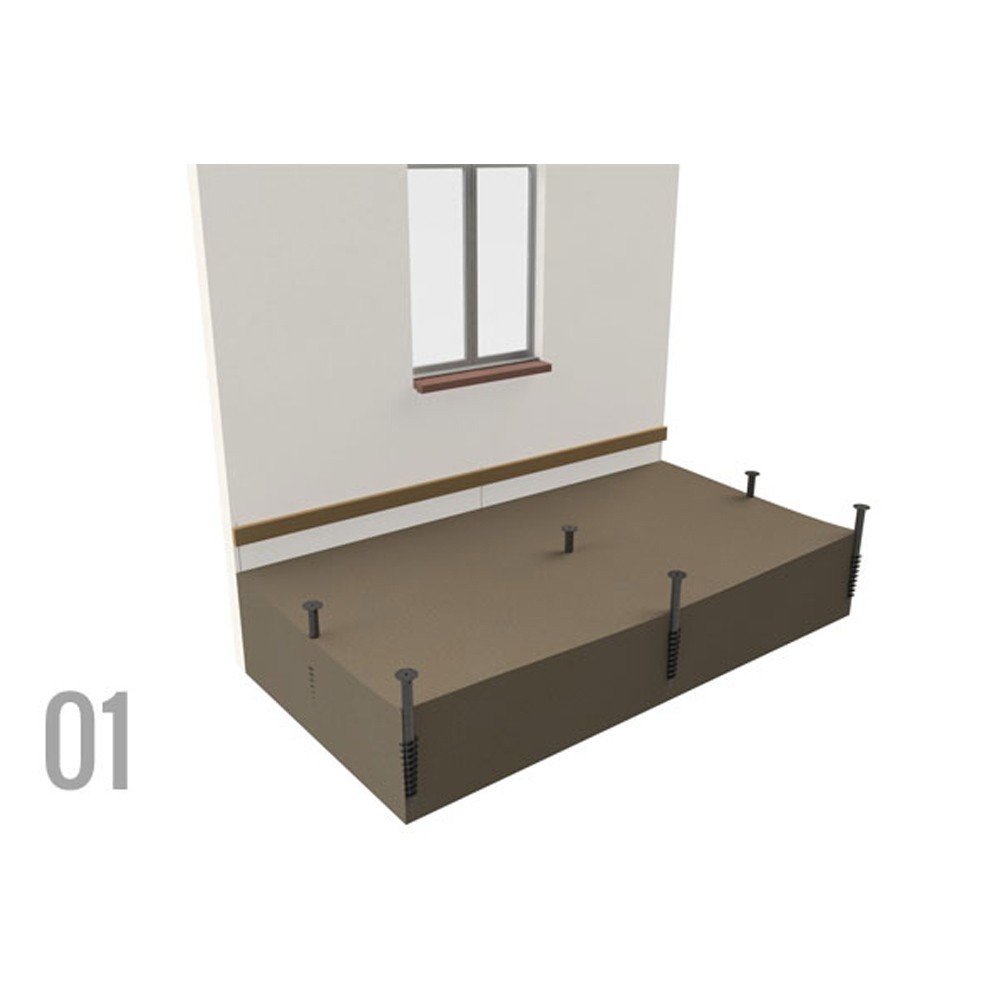

Installation d'une terrasse avec des vis de fondations
Outils pour la vis de fondation

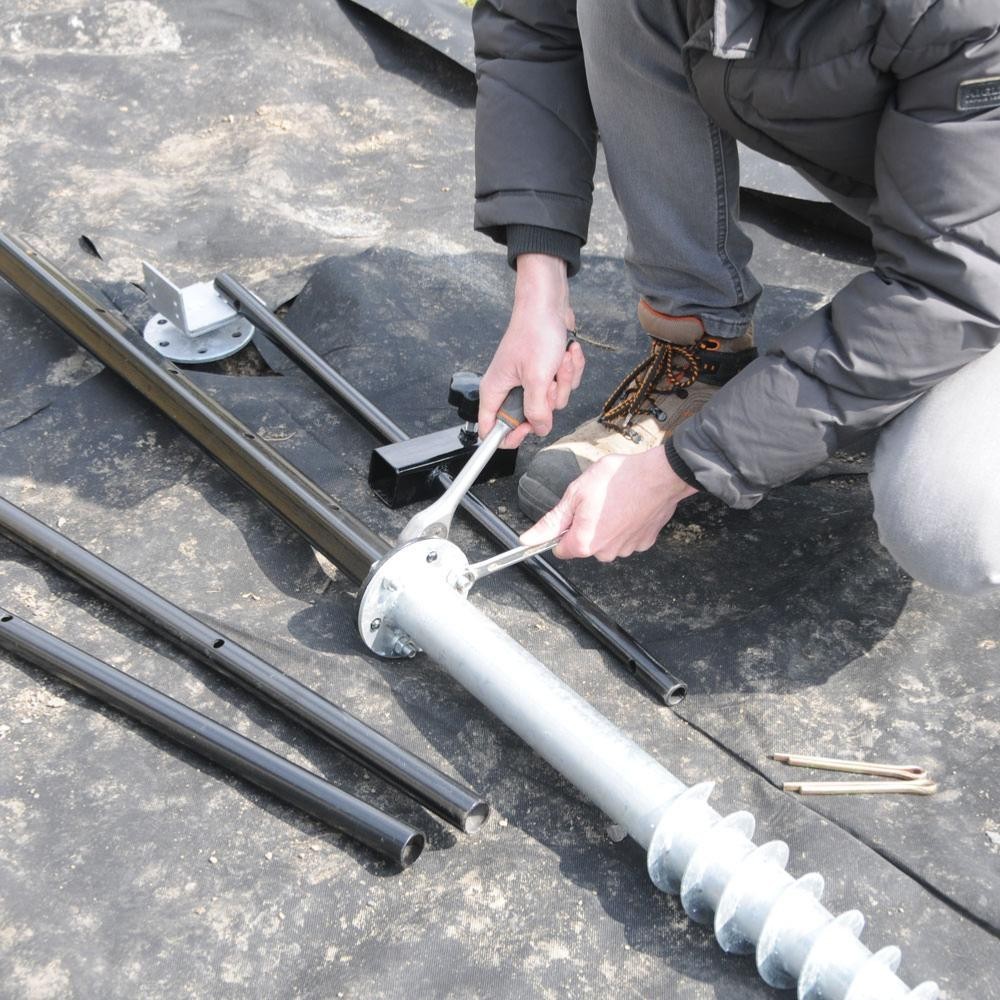

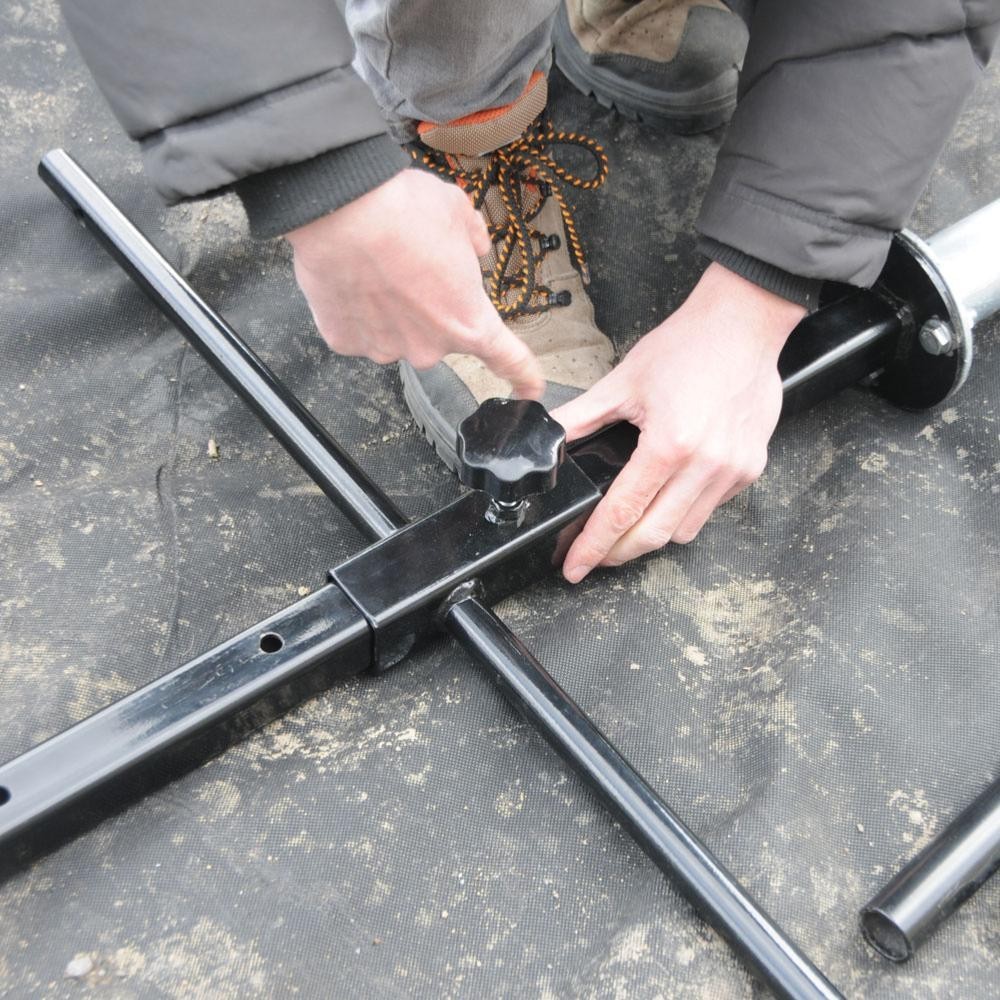

Outils de pose "manuel"

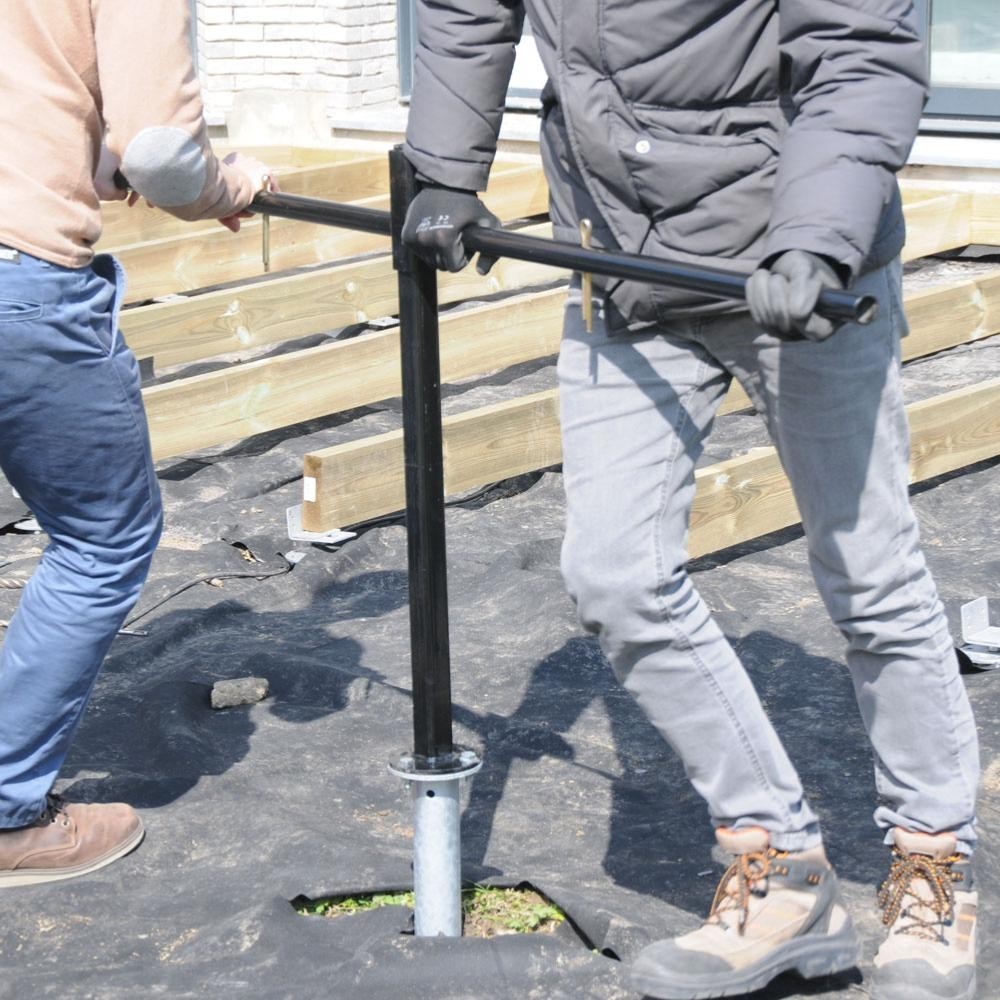

Cet outil est à manipuler par deux personnes pour une utilisation simple et rapide.
La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
- Barre de serrage de 160 cm d‘envergure et d’épaisseur 3 mm.
- 3 boulons + écrous permettent de solidariser l’outil sur la vis.
Pré-percer toujours le sol avec un foret (type béton) de D20mm et de L60cm de profondeur pour s'assurer l'absence de rocher ou d'obstacle.
VOIR LE PRODUIT
Adaptateur "boulonneuse électrique"
La facilité et la rapidité d'assemblage sont au cœur de notre conception, avec l'implémentation d'une fixation centrale à l'aide d'une vis unique. Cette innovation simplifie grandement le processus d'installation. Parallèlement, nous avons optimisé l'accroche et la stabilité en allongeant les six ergots périphériques. Cette modification vise à renforcer la prise, assurant une connexion plus robuste et stable.
Afin de garantir une installation parfaitement verticale, nous avons intégré un niveau à bulle directement dans le dispositif. Cela offre un contrôle visuel instantané.
Cet adaptateur est indispensable pour la pose de vos vis de fondation. Et ainsi vous offrir une expérience d'assemblage plus efficiente, avec une fixation simplifiée, une meilleure stabilité, un contrôle de verticalité intégré et une résistance renforcée, contribuant ainsi à l'optimisation des performances globales de votre future terrasse.
